瀏覽器自帶分享功能也很好用哦~19芯縱向水密電纜專為嚴苛水下環境設計，通過特殊結構和材料實現縱向阻水密封，確保在高壓深水環境中電力與信號傳輸?shù)目煽啃浴?/div>
在線客服
客服一
產品詳情

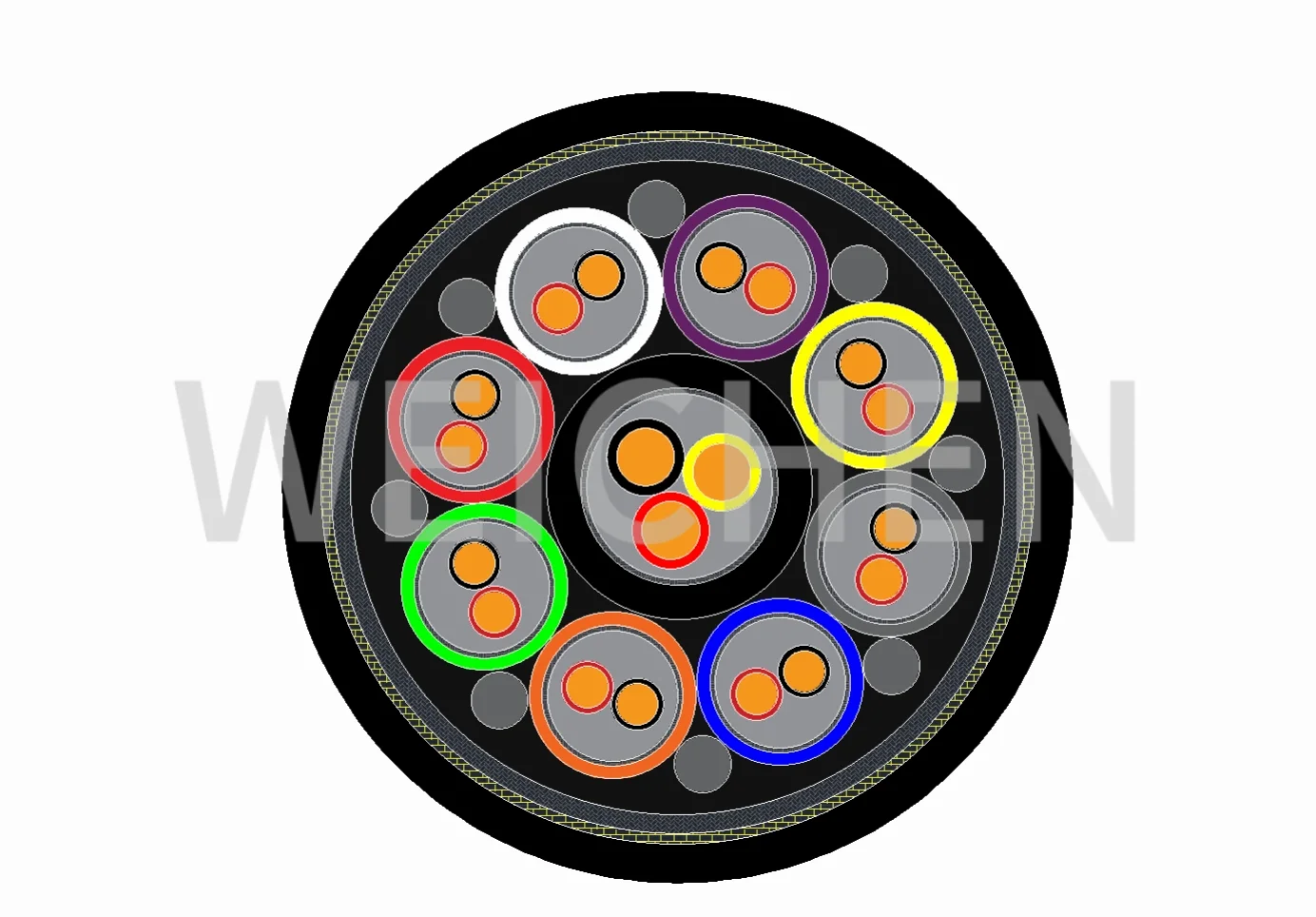

一、結構設計與組件
?導體系統?
導體采用多股精絞鍍錫銅絲或超細無氧銅絲，增強導電性和耐腐蝕性；
19芯結構包含通信單元，導體由19根鍍錫銅絲絞合而成，提升柔韌性與縱向水密性
?阻水增強層?
關鍵抗拉元件采用凱夫拉纖維編織層（抗拉強度≥500kg），或?qū)ξ环季]絞合繩填充遇水膨脹膠，實現抗拉與主動阻水雙重功能
絞合繩空隙注入密封膠，外層繞包阻水包帶，延緩海水滲透速度
?護套與屏蔽?
內護套：交聯聚丙烯或改性PVC材料，提供絕緣及緩沖
外護套：聚醚型聚氨酯（PUR）或氯化聚乙烯，耐海水腐蝕、耐油、耐磨（-45℃～+105℃）
雙重屏蔽：鋁箔麥拉+鍍錫銅網編織層（密度≥85%），減少電磁干擾
二、性能參數
?水密性?：通過縱向水壓測試（6.75MPa～10MPa持續2小時端頭不滲漏），阻水膠填充可抵御10MPa水壓
?機械性能?：最小彎曲半徑達2倍電纜直徑，抗拉強度500kg～1000kg（凱夫拉增強型號）
?環境適應性?：耐鹽霧、耐水解（pH 4-9），深水適用深度≥450米（45kg/cm2水壓）
?電氣特性?：額定電壓450/750V～0.6/1kV，測試電壓3000V（DIN VDE標準）
三、應用場景與優勢
?艦船與水下裝備?
用于潛艇通信、聲納設備、ROV水下機器人臍帶纜，保障局部破損時海水不滲透至艙室
替代傳統鋼纜減重80%以上，支持5000次曲繞試驗不斷芯
?港口與能源工程?
船舶岸電系統（STS）連接，滿足IEC 62613標準，阻燃且耐臭氧老化
深水管道、石油勘探設備供電，可定制零浮力/負浮力型號
四、工藝技術要點
?成纜工藝?：絕緣線芯與填充芯絞合后，雙層共擠交聯聚丙烯護套，確保層間阻水
?接頭處理?：熱縮套管+硅橡膠密封，穿越水密艙壁時采用填料函密封
