一、結構與材料設計

1. ?導體與絕緣配置?

• ?電力傳輸部分?：采用 ?3×120mm2（主芯）+3×25mm2（輔助芯）? 無氧銅導體，滿足大電流供電需求，絞合工藝優化減少集膚效應；

• ?光纖通信部分?：集成 ?4~24芯單模/多模光纖?（如 G.652D/G.657A1），套管填充阻水纖膏，傳輸帶寬達 10Gbps 以上。

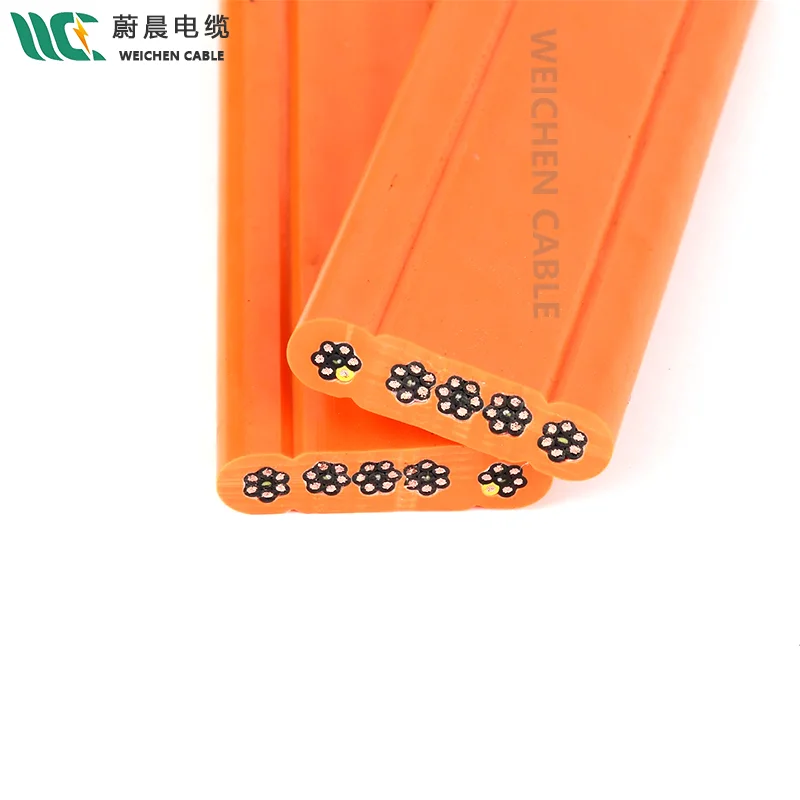

2. ?復合纜機械防護設計?

• ?抗拉結構?：光纖單元外繞包芳綸編織層，電力芯線間填充凱夫拉纖維，抗拉強度 ≥8000N，適配卷筒高頻收放；

• ?扁平化護套?：外層采用阻燃無鹵聚氨酯（PUR）或特制橡膠，厚度 ≥4mm，耐磨性達 200mm3（DIN 標準），耐油等級 UL 1581 VW-1。

3. ?屏蔽與密封工藝?

• ?電磁屏蔽層?：鍍錫銅絲編織覆蓋電力芯線（屏蔽密度 ≥85%），阻斷變頻器諧波干擾；

• ?防水設計?：雙層阻水帶縱包 + 熱熔膠填充，防護等級 IP68，適用于水下或高濕隧道環境。

二、關鍵性能參數

三、適配場景?

• ?隧道施工?：盾構機同步供電與光纖傳感監測；

• ?港口機械?：龍門吊動力控制與視頻監控信號共纜傳輸。

•


四、施工與維護要點

• ?敷設要求?：避免銳角彎折，卷盤張力控制在電纜拉力的 10%~15%。

• ?檢測標準?：

•      電力部分：絕緣電阻 ≥500MΩ/km，耐壓試驗 3.5kV/5min；

       光纖部分：OTDR 測試全程損耗 ≤0.5dB/km。
