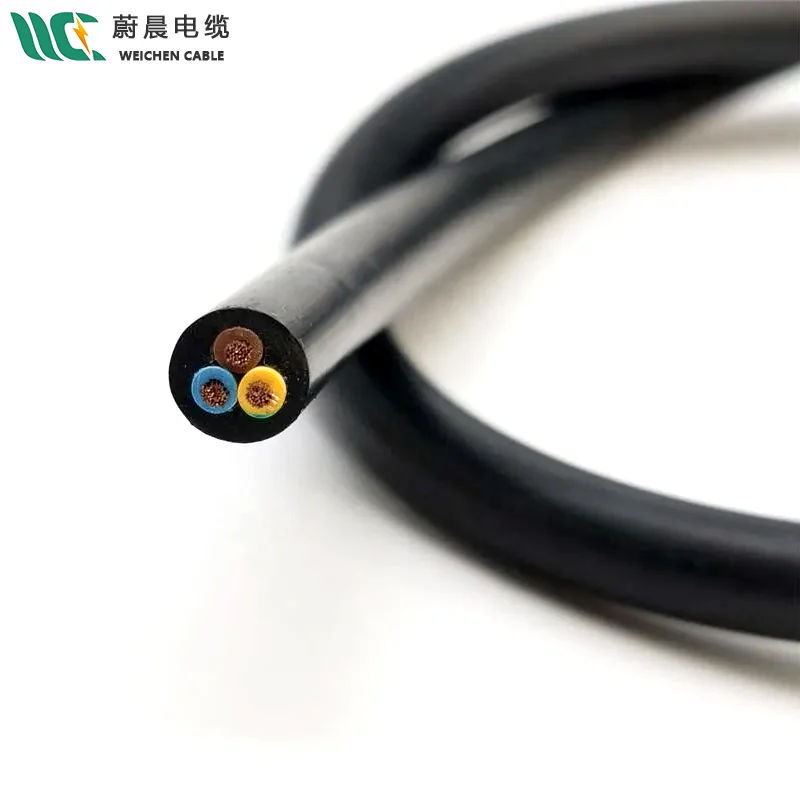

WEICHEN TRVV拖鏈電纜(工業自動化專用高柔性電纜)

TRVV拖鏈電纜(工業自動化專用高柔性電纜)作為一種專為動態應用場景設計的特種電纜，在機器人、數控機床、自動化生產線等領域發揮著不可替代的作用，特別適用于常規室內工況環境下的拖鏈系統，用于頻繁循環往復彎曲移動的動力電源、控制連接或數據信號傳輸連接電纜使用。隨著工業自動化、智能制造的快速發展，機械設備對電纜的耐彎曲性、抗拉強度和環境適應性提出了更高要求。

13918253421

在線客服

客服一

產品詳情

一、核心結構與材料優化

?導體設計?

采用多股超細無氧銅絲絞合導體，符合VDE 0295 Class 6標準，單絲直徑≤0.1mm，導電效率提升15%；
導體絞合集束技術避免芯線纏繞，支持高頻彎曲（≥600萬次循環）。

。?多層防護結構?

?絕緣層?：丁晴聚氯乙烯（NBR-PVC）或TPE混合材料，提供耐油性（EN60811-2-1）及抗化學腐蝕能力。
?護套?：雙層防護設計，外層為改性PVC或PUR材料，耐磨性為普通PVC的6倍，耐溫范圍-40℃~+80℃。
?抗拉層?：芯線間嵌入凱夫拉纖維或鍍鋅鋼絲繩，抗拉強度≥25N/mm2。

?屏蔽與信號保護?

可選鍍錫銅網屏蔽（TRVVP型）或鋁箔+銅網雙屏蔽（TRVVSP型），抑制電磁干擾（EMI≥70dB）。

二、動態性能與耐久性對比

參數	TRVV拖鏈電纜	普通RVV電纜
?彎曲壽命?	≥600萬次（移動速度2m/s）	≤100萬次
?耐油性?	耐受液壓油、潤滑油等工業油品	易老化、膨脹
?耐磨性?	護套耐磨強度35MPa	＜10MPa
?適用場景?	拖鏈系統、機器人關節等動態場景	固定布線或低頻移動場景

三、典型應用場景

?工業機器人?：機械臂、伺服電機動力傳輸，支持180°折疊與2m/s移動速度。
?數控機床?：主軸電機供電，耐受切削液與金屬碎屑環境。
?物流系統?：堆垛機、AGV小車供電，適應-40℃低溫倉儲環境。
?港口設備?：岸橋卷筒、抓斗控制電纜，抗鹽霧腐蝕。

四、選型建議

?電壓與規格?

常規型號：截面積0.5~35mm2，額定電壓300/300V（≤0.5mm2）或300/500V（＞0.5mm2）。
高壓定制：截面積≥5mm2可升級至0.6/1kV。

?環境適配?

耐油需求：選擇NBR-PVC護套型號；
高頻彎曲：優先凱夫拉纖維增強型（彎曲半徑≤8×外徑）；
屏蔽要求：電磁干擾敏感場景選用TRVVP或TRVVSP型號。
